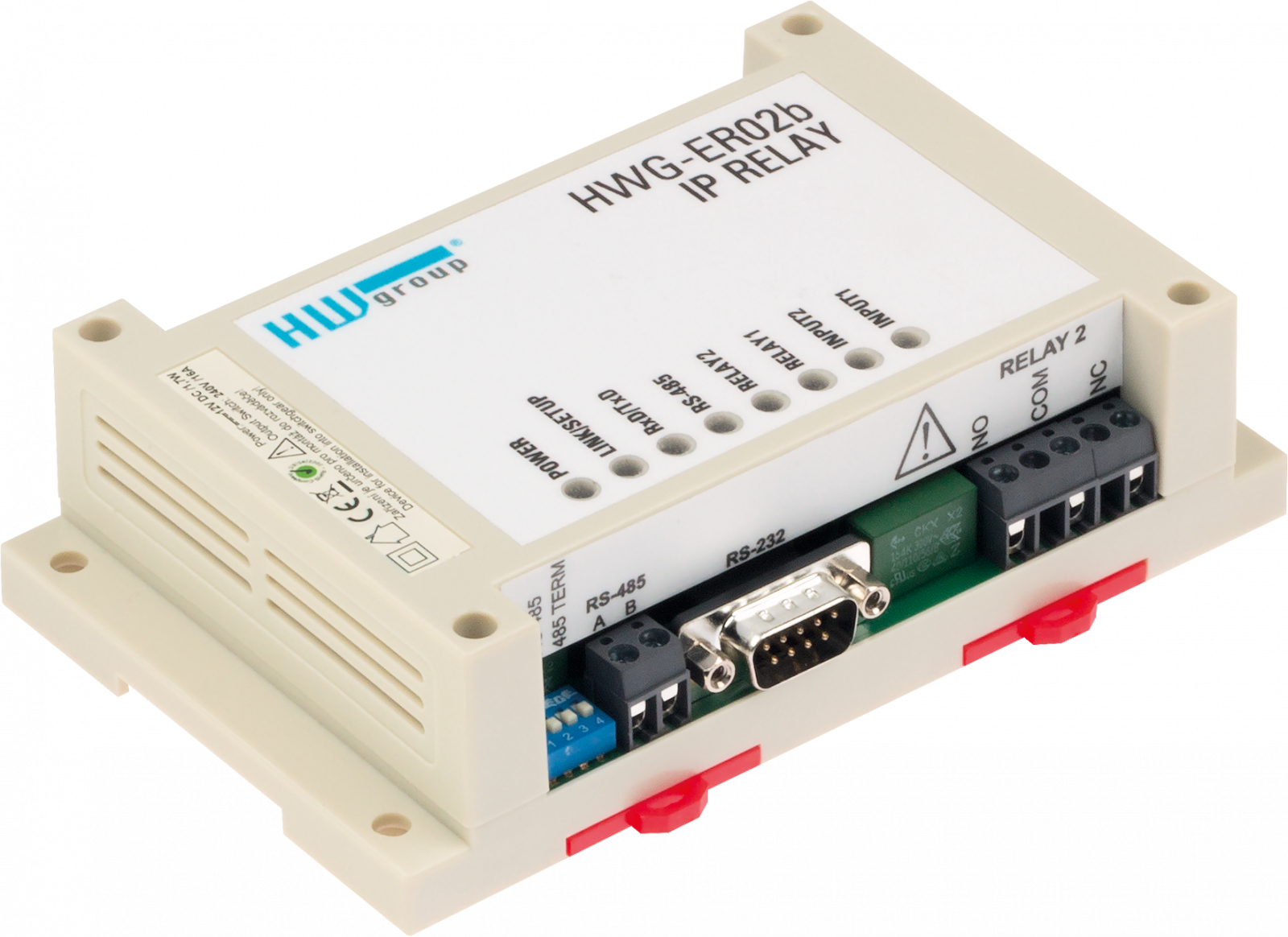

HW group IP Relay HWg-ER02b
434,00 € – 497,30 €
exkl. 19 % MwSt. zzgl. Versandkosten
Das IP Relay HWg-ER02b von HW group verbindet Relaissteuerung, digitale Eingänge und eine vollwertige RS-232/RS-485-Schnittstelle in einem DIN-schienenfähigen Ethernet-Gerät.
- 2 Relaisausgänge: schalten Lasten bis 250 V / 16 A AC direkt.
- 2 Digitaleingänge: erfassen potentialfreie Kontakte bis 50 m Leitungslänge.
- Serielle Schnittstelle: bindet RS-232- oder RS-485-Geräte per LAN ein.
- Netzwerkprotokolle: Steuerung über Web, Modbus/TCP, Telnet-NVT und RFC2217.
- Industriebauform: für DIN-Schiene oder Wandmontage im Schaltschrank.
Beschreibung
Ethernet-Relay mit serieller Schnittstelle
Das IP Relay HWg-ER02b ist die kompakte Lösung, wenn Sie Relais schalten, Kontakte einlesen und serielle Geräte über Ethernet erreichbar machen möchten. Das Gerät kombiniert zwei digitale Eingänge, zwei leistungsfähige Relaisausgänge und eine vollwertige serielle RS-232- beziehungsweise RS-485-Schnittstelle in einem industrietauglichen Gehäuse für DIN-Schiene oder Wandmontage. Damit eignet sich das IP Relay HWg-ER02b für Schaltschrank, Technikraum, Gebäudeautomation und verteilte Infrastruktur gleichermaßen.

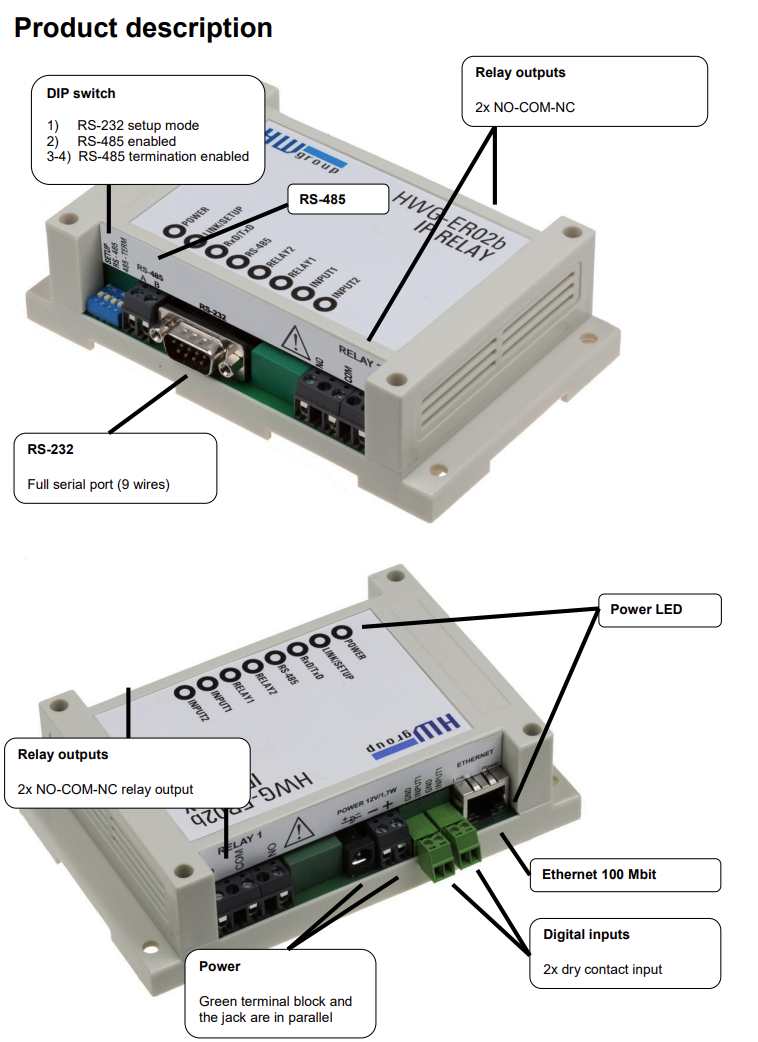

- 2x DI: potentialfreie Kontakteingänge für Taster, Meldekontakte oder Türkontakte
- 2x DO: Relaiskontakte NC-COM-NO bis 250 V / 16 A AC beziehungsweise 24 V / 16 A DC
- 1x seriell: volle RS-232 über DB9 oder RS-485 über Klemmenleiste
- Steuerung: per Weboberfläche, Modbus/TCP, NVT, RFC2217 sowie TCP/UDP-Modi
- Montage: DIN-Schiene oder Wand, Versorgung mit 12 bis 30 V DC
Steuern und anbinden
Im Alltag ersetzt das Gerät oft mehrere Einzelkomponenten. Über die Ethernet-Schnittstelle schalten Sie Relais direkt im Browser oder aus einer bestehenden Automatisierungs- und Leittechnik heraus per Modbus/TCP. Gleichzeitig bindet das IP Relay HWg-ER02b serielle Endgeräte wie RFID-Leser, Barcode-Scanner, Drucker oder SPS-nahe Komponenten ins Netzwerk ein. Die RS-232-Schnittstelle ist als vollwertiger 9-Leiter-Port ausgeführt und unterstützt neben RxD und TxD auch RTS, CTS, DTR, DSR, CD, RI und GND. Für industrielle Feldanwendungen steht alternativ RS-485 zur Verfügung.
Passend für Monitoring
Wo Zustände und Schaltvorgänge zentral überwacht werden sollen, lässt sich das Gerät sinnvoll in ein übergeordnetes Monitoring einbinden. Durch die Netzwerkfähigkeit und Modbus/TCP-Unterstützung passt es in Umgebungen, in denen Zustände aus Infrastruktur und Technikräumen gesammelt und visualisiert werden, etwa mit Icinga für zentrales Monitoring oder in Lösungen für Server Monitoring und Visualisierung. Gerade in verteilten Standorten ist das interessant, wenn Relaiszustände, Tastereingänge oder angebundene serielle Geräte nicht isoliert betrieben, sondern in Betriebsprozesse integriert werden sollen.
Für den Schaltschrank gebaut
Das Gerät arbeitet mit 100BASE-TX, wird mit 12 bis 30 V DC versorgt und ist für einen Betriebstemperaturbereich von -5 bis 75 °C ausgelegt. Die Relais schalten direkt externe Lasten, während die digitalen Eingänge trockene Kontakte bis zu 50 m Entfernung erfassen. Im Box-2-Box-Betrieb können zwei Einheiten I/O-Signale und serielle Kommunikation über LAN tunneln. Das ist besonders praktisch, wenn zwischen zwei Standorten oder Anlagenteilen keine direkte serielle Verdrahtung möglich ist. Wer eine robuste Ethernet-I/O-Lösung mit Relais und serieller Anbindung sucht, erhält mit dem IP Relay HWg-ER02b ein kompaktes, klar integrierbares Industriegerät.
