HW group Relay output 1W-UNI

Vier Relais für Ares

Das Relais-Ausgangsmodul HW group Relay output 1W-UNI bringt vier fernsteuerbare Schaltkontakte direkt an den 1-Wire-UNI-Bus kompatibler Ares-Geräte. Für Betreiber von Technikräumen, Außenstationen und verteilten Infrastrukturen ist das Modul eine praktische Erweiterung, wenn nicht nur Sensorwerte überwacht, sondern auch Aktionen ausgelöst werden sollen. Das Gerät stellt vier digitale Ausgänge mit potenzialfreien Umschaltkontakten (NO/NC) bereit und schaltet Lasten bis 50 V bei 1 A AC/DC. Typische Aufgaben sind das Ansteuern optischer oder akustischer Alarme, das Freigeben externer Meldekreise oder das Schalten einfacher Steuerfunktionen im Umfeld von Klima-, Energie- oder Sicherheitskomponenten.

• 4x Relaisausgang: OUT1 bis OUT4 als potenzialfreie Umschaltkontakte
• Belastbarkeit: bis 50 V / 1 A AC/DC je Ausgang
• Anbindung: 1-Wire UNI mit 2x RJ11 für Bus-Eingang und Durchschleifung
• Energieeffizient: bistabile Relais mit geringer Leistungsaufnahme
• Fernbedienung: Schaltung manuell oder ereignisgesteuert über Ares

Integration und Kompatibilität

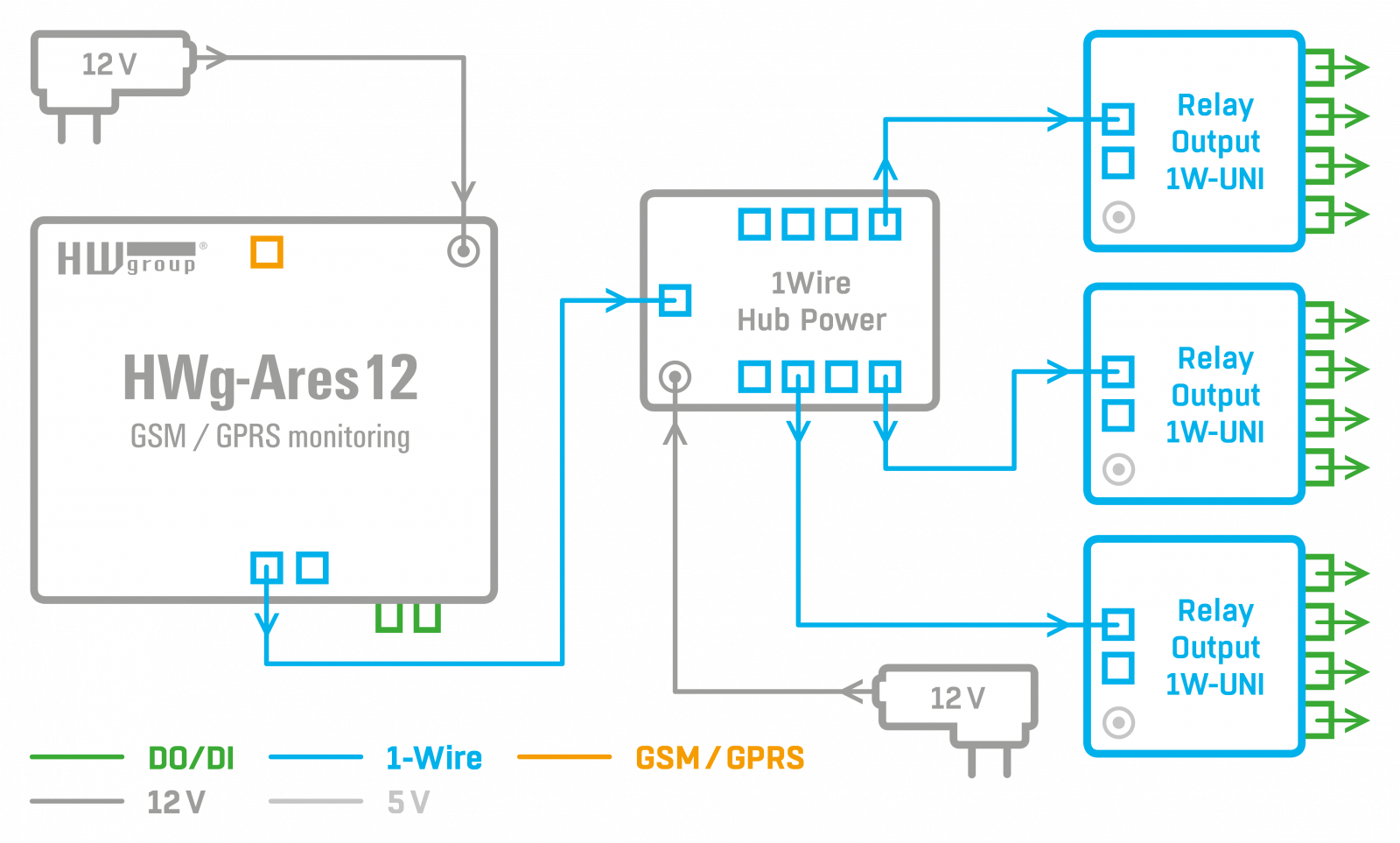

Das Relais-Ausgangsmodul ist für HW group Ares 12, Ares 12 LTE und Ares 14 vorgesehen. Es wird über den 1-Wire-UNI-Bus eingebunden, automatisch erkannt und belegt unabhängig von der tatsächlichen Nutzung immer vier Sensorplätze am Bus. Pro aktivem RJ11-Port eines Ares-Geräts lassen sich maximal zwei Module anschließen; bei größeren Aufbauten verbessert ein externes 5-V-Netzteil oder ein 1-Wire Hub Power die Versorgung. Die maximale Entfernung vom aktiven Ares-Port beträgt 60 Meter. Für mobile oder erschütterungsintensive Anwendungen ist das Modul nicht ausgelegt, da die verwendeten bistabilen Relais auf starke Vibrationen reagieren können.

Gezielt schalten statt improvisieren

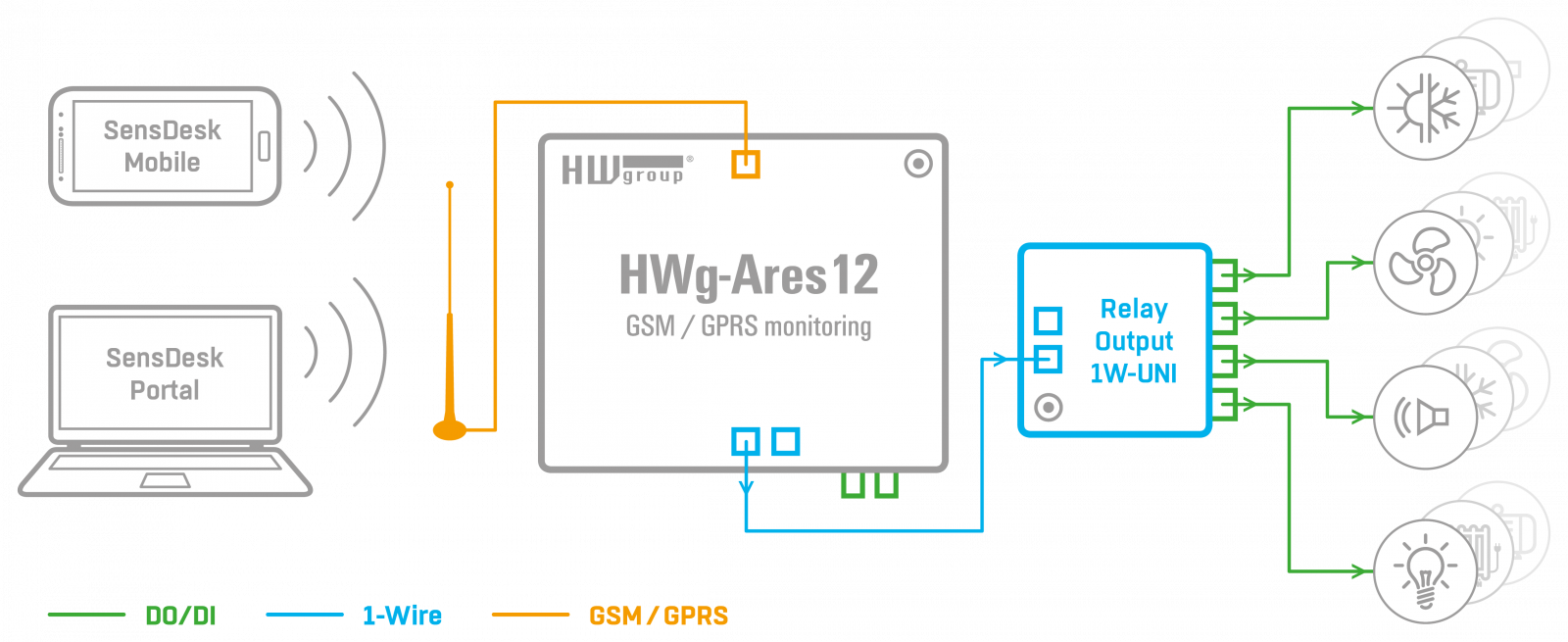

Im Alltag spielt das Gerät seine Stärke überall dort aus, wo aus einem Alarm eine konkrete Aktion werden soll. Ein definierter Schwellwert an einem angeschlossenen Sensor kann über das Ares-System direkt einen Ausgang setzen, etwa für Sirene, Warnleuchte oder die Ansteuerung einer nachgelagerten Steuerung. Zusätzlich lässt sich das Modul manuell fernschalten, zum Beispiel per SMS oder über das SensDesk-Portal. In Monitoring-Konzepten mit Icinga und Visualisierung über Grafana passt das Relais-Ausgangsmodul dort hinein, wo Umgebungsüberwachung und operative Reaktion zusammengeführt werden. Wer dafür eine belastbare Betriebsumgebung aufbauen möchte, findet bei NETWAYS passende Leistungen rund um Server Monitoring & Visualisierung.

Passend für B2B-Umgebungen

Das kompakte Gehäuse mit RJ11-Busanschlüssen und Schraubklemmen für die Ausgänge ist auf eine einfache Einbindung in technische Installationen ausgelegt. Für Rechenzentren, Technikräume, Filialen und verteilte Infrastrukturen ist das Relais-Ausgangsmodul interessant, wenn aus reiner Alarmierung eine nachvollziehbare Schaltlogik werden soll. Gerade in B2B-Umgebungen, in denen klare Zuständigkeiten, definierte Alarmketten und reproduzierbare Reaktionen zählen, liefert das Modul eine saubere Erweiterung der Ares-Plattform.
