Der HW group I/O Controller 2 ist als Basis-Gerät ohne Zubehör [Herstellerartikelnummer: 600533] oder als Set [Herstellerartikelnummer: 600550] erhältlich. Folgendes ist im Set enhalten:
- I/O Controller 2
- Netzteil
- Test Board
- LapLink Kabel

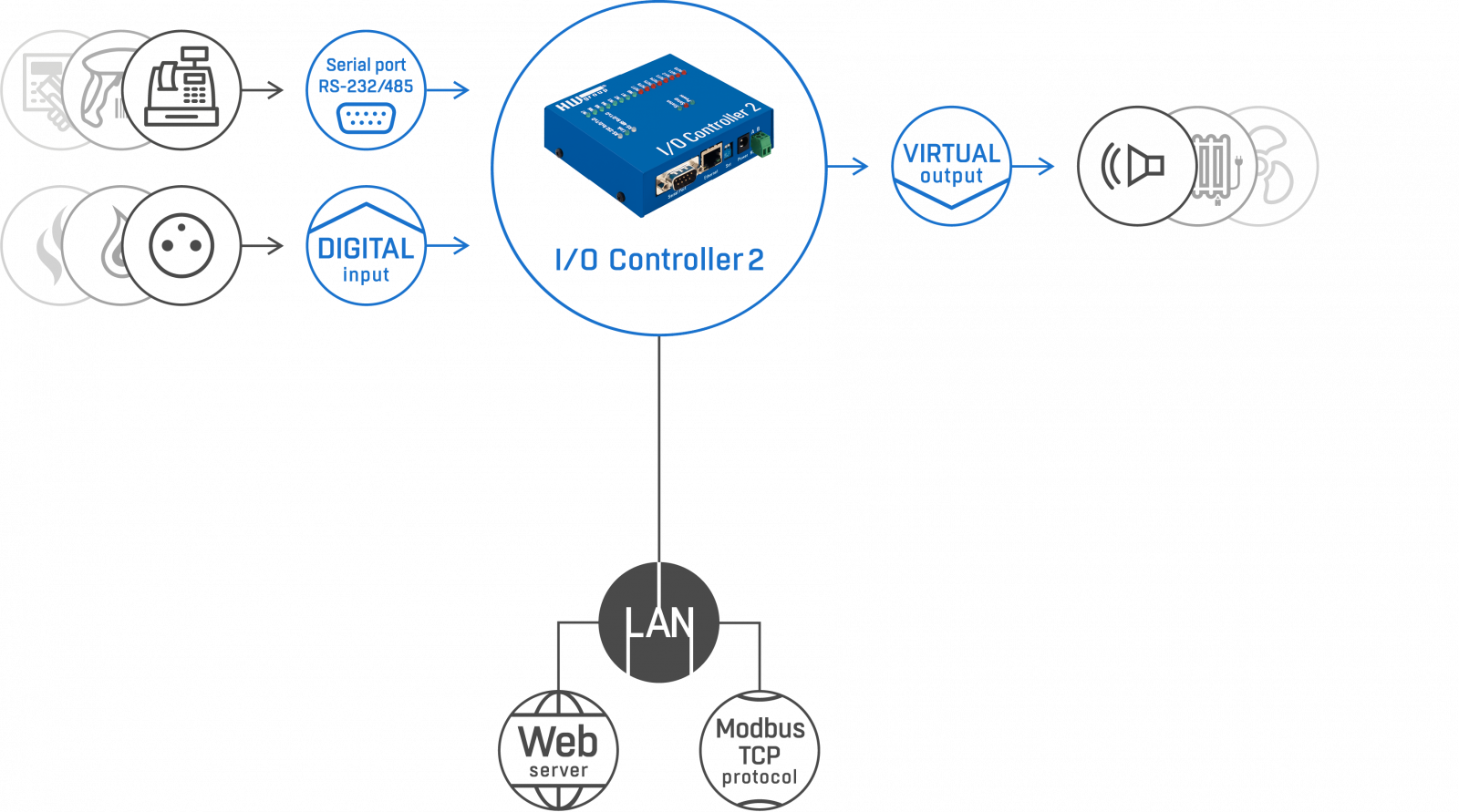

I/O Controller 2 verbindet eine komplette serielle RS-232(485)-Schnittstelle und digitale Ein-/Ausgänge mit einem Ethernet-Netzwerk. Sie können zwei Geräte an verschiedenen Endpunkten miteinander verbinden. Die Signale der seriellen Schnittstelle und der Ein- und Ausgänge werden über das Netzwerk getunnelt.
Die digitalen Eingänge werden verwendet, um externe Relais oder Drucktaster anzuschließen. An die acht Ausgänge können externe Relais angeschlossen werden. Die Ein- und Ausgänge können über das Web, Modbus/TCP oder das Telnet-Protokoll NVT gesteuert werden.
Sie können mithilfe des Telnet-Protokolls oder unter Windows durch Umleitung zu einer virtuellen seriellen Schnittstelle (z. B. COM 27) auf die serielle Schnittstelle zugreifen. Die vollständig ausgestattete serielle Schnittstelle unterstützt alle 9 Signale und stellt somit den ordnungsgemäßen Betrieb sicher.
Eine interessante Anwendung besteht darin, die Reichweite der seriellen Schnittstelle und der digitalen Ein- und Ausgänge zu erhöhen, indem die Signale zwischen zwei I/O Controller-Geräten über ein lokales IP-Netzwerk übertragen werden (ein als "Tunneln" bezeichnetes Verfahren).
Zu den weiteren Anwendungsmöglichkeiten gehört die Verbindung von Peripheriegeräten (RS232-Barcode-Lesegeräte, Drucktaster, Statusanzeigen) mit einem zentralen System in Produktionsumgebungen.
Features
- Ethernet: RJ45 (100BASE-T / 100 Mbit/s)
- Konfiguration: Web, Telnet
- Serielle Schnittstelle: 1 x komplette RS-232- oder RS-485-Schnittstelle
- Serielle Schnittstelle RS-232: RxD, TxD, GND, CTS, RTS, DSR, DTR, RI, CD / 115.200 Bd.
- Eingänge: 8 digitale Eingänge (für potentialfreie Kontakte) oder 5-20V.
- Ausgänge : 8 digitale Ausgänge (Offene Kollektoren)
- Box-2-Box-Modus: Zwei Geräte können über das Netzwerk miteinander verbunden werden und die Signale der seriellen Schnittstelle sowie die I/O-Signale werden per Tunnel-Verfahren übertragen.
- M2M-Protokolle: http, Modbus/TCP, Telnet, TCP Server, TCP Client/Server
- Unterstützung für Programmierer: HWg-SDK
- Kostenlose HW VSP-Software: Virtuelle serielle Schnittstelle für Windows (NT-Service, x64-Systeme). Unterstützt bis zu 100 entfernte serielle Schnittstellen. HW VSP ist die weltweit beliebteste virtuelle serielle Schnittstelle für Windows.
- HWg IPRC cmd utility: Command-line utility for remote control of outputs (Windows and Linux)
